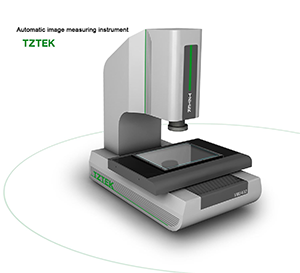

VMU是一款具有国际品牌性能品质的全自动影像测量仪，凝聚了机械、控制、软件等各相关领域最尖端的科研成果，提供全方位的测量方案，世界顶级的软硬件配置，目前国内精度最高、性能最稳定、功能最强大。
基本参数
|
天准影像测量仪 TZTEK Video Measuring Machine |
|
|||
|
型号
|
行程（mm）
|
外部尺寸（mm） |
重量（kg）
|
承重（kg）
|
|
VMU322 |
300×200×200 |
1040×740×1620 |
250 |
25 |
|
测量精度
|
XY轴* |
Z轴** |
||
|
（1.5+L/300）μm |
（5.0+L/200）μm |
|||
|
*L表示测量长度，以毫米为单位 **Z轴的机械精度，聚焦的精度与工件表面有很大关系
|
||||
|
速度
|
XY轴 |
Z轴 |
||
|
500mm/s |
100mm/s |
|||
|
工作环境
|
温度：20℃±2℃ 温度变化：<2℃/hr 湿度：30～80% |
|||
|
振动：＜0.002g，＜15Hz |
||||
|
电源：200~240Vac，50/60Hz，单相single-phase，700W |
||||
配置清单
|
序号 No. |
名称
|
分项名称
|
规格及主要技术参数
|
|
1 |
机械本体
|
主机 |
影像测量系统, 四轴CNC控制
|
|
2 |
机械结构 |
三轴花岗岩主体结构，物理性能稳定
|
|
|
3 |
光栅尺 |
0.1μm Renishaw光栅尺
|
|
|
4 |
导轨 |
THK精密线性滑轨
|
|
|
5 |
电机
|
直流伺服电机
|
|
|
6 |
光学系统
|
摄像机
|
1/2"CCD彩色工业摄像机
|
|
7 |
镜头
|
12.5:1自动变倍镜头
|
|
|
8 |
放大倍率
|
光学放大倍率：0.6～7.5X 影像放大倍率：18～230X
|
|
|
9 |
表面光
|
可升降表面光，6环8区LED冷光源，256级亮度可调
|
|
|
10 |
轮廓光
|
LED冷光源，256级亮度可调
|
|
|
11 |
同轴光
|
LED冷光源，256级亮度可调
|
|
|
12 |
软件系统
|
Vispec 测量软件
|
VMU版
|
|
13 |
电控系统
|
天准?电控系统
|
VMU版 |
|
14 |
操作手柄
|
天准影像测量仪专用手柄
|
|
|
15 |
附件
|
操作电脑
|
品牌电脑
|
|
16 |
工作台
|
天准特制工作台
|
|
|
17 |
出厂合格证
|
|
|
|
18 |
软件光盘
|
软件光盘一张
|
|
|
19 |
|
|
仪器特点
超精密全自动测量，四轴CNC控制。
精密花岗岩机台，精度高、稳定性好。
三轴THK精密线性滑轨、精密传动系统。
Renishaw开放式光栅尺，精度高、稳定性好。
自动变倍光学镜头，可实现自动变倍测量。
可程控6环8区环形表面光源，LED轮廓光源，同轴光源。
自动对焦测高，可加装接触式测头。
可程控升降和调整角度的表面光系统，分外3环和内3环独立控制，提高原68光源的打光性能。并且支持扩展外置光源。
软件系统
基本测量功能
可测几何量：点、线、圆（最大、最小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点群等。
构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。
影像量测工具：绘图点、最近边缘点、聚焦点、圆形框取点、最佳边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最大闭合轮廓线、最近闭合轮廓线。
形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。
编程与自动化操作
可生成任务进行全自动批量测量，并支持自动和手工交互操作。
自动镜头变倍（软件控制），变倍后无需重新校正。
光源实现自动控制，支持自动打光。
支持同轴光、表面光六环八区、轮廓光的各区段自动控制。
可快速自动聚焦，聚焦测量高度。
输出及数据统计
可输出Word、Excel、HTML、TXT报表和AutoCAD文件。
支持实时输出至excel模版，可定制模版。
可以只输出最后一次任务运行的数据。
运行任务时自动生成.rst格式文件，记录任务运行的详细信息。
运行完打印：任务运行完直接打印。
输出任务数据到文件：输出任务运行结果至文本中，同名任务的数据输出至同文件。
可按指定目录，根据任务名称自动输出任务结果至csv文本中，便于同种工件结果的统一分析。
SPC统计功能，导入rst文件，可进行有效的品管控制。
基元属性区域，实时显示当前正在测量的基元数据。
基元超差区，分类显示正常基元，超差基元，未测量基元等等。
